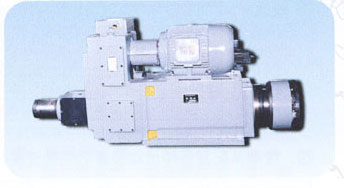

1TA镗削头及车端面头

一、 说明：镗削头有两种基本配套形式，其一为与同规格的传动装置及液压或机械滑台组成镗削动力头，用以完成对铸铁、钢及表面的最佳表面粗糙度可达Ra1.6。其二为与同规格附件一单向刀盘或双向刀盘、镗孔车端面刀传动装置、传动装置及液压或机械滑台组成镗孔车端面动力头，用以完成对铸铁、钢及有色金属工件的单轴刚性粗精镗孔、车端面、车外圆、车止口，切槽及倒角等工序。最高镗孔精度1T7，被加工表面的最佳表面粗糙度可达Ra1.6。配置1NGxx齿形皮带传动装置的镗削头或镗车头适用于对各种材质工件的半精和精镗孔；1NGbxx顶置式齿轮传动装置适用于机床成卧式配置时的粗精镗孔；1NGcxx尾置式传动装置适用于机床成立式配置时的粗精镗孔；1NGdxx手柄变速传动装置适用于机床成卧式配置时的多品种工件的粗精镗孔。

二、镗削头与其它配套部件组成镗孔车端面头的配套表

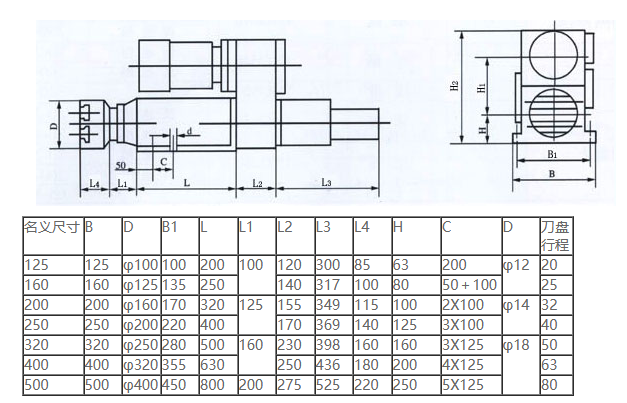

三:镗孔车端面头联系尺寸及参数

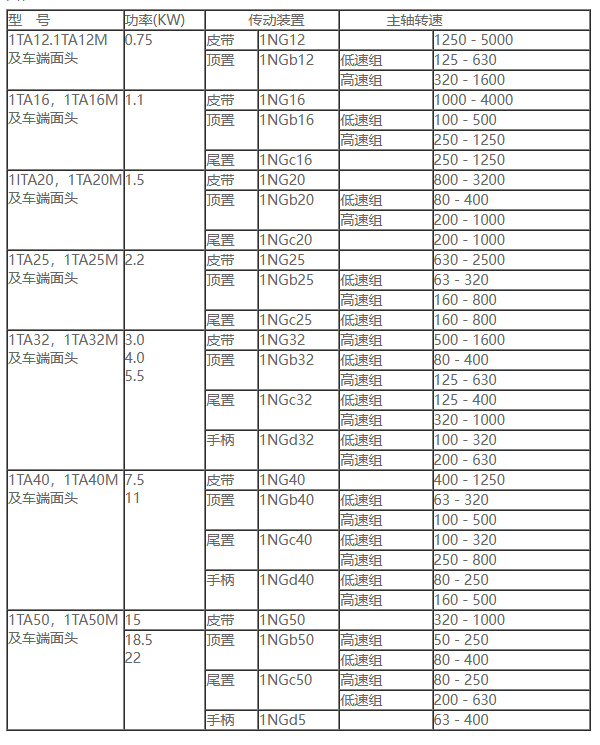

四、镗削头配置各种传动主轴速度
