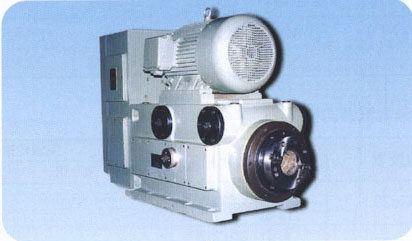

1TX系列铣削头

一、 说明：本系列铣削头可分别选配四种传动装置。配置1NGxx齿轮皮带传动装置，适用于高速铣削，主要用于有色金属的粗精加工，以及钢和铸铁的精加工；配置1NGbxx顶置式交换齿轮变速的传动装置，属于中低速传动，主要用于钢和铸铁的粗精加工，比较适用于大批量生产的卧式组合机床；配置1NGcxx尾置式交换齿轮变速的传动装置，属于中低速传动，主要用于钢和铸铁的粗精加工，比较适用于大批量生产的立式组合机床；配置1NGdxx手柄　变速传动装置，属于中低速传动，主要用于钢和铸铁的粗精加工，比较适用于经常变速的中小批品种加工的组合机床。

本系列铣削头与1XG系列铣削工作台及1HJ系列机械滑台等进给动力部件配套，可组成各种类型的铣削组合机床，用以完成平面铣削、铣槽、铣扁等工序。

本系列铣削头分为三个精度等级：型号尾部加"M"的为精密级，型号尾部加"G"的为高精度级，型号尾部无符号的普通级。列如1TX25G为宽度250的高精度级铣削头。在结构上三个精度等级没有区别，只是主要零件及轴承的精度有所区别。

本系列铣削头具有功率大、刚性好、精度高、传动平稳、调整使用方便等特点。

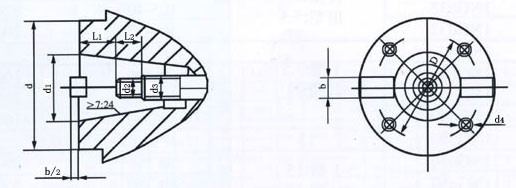

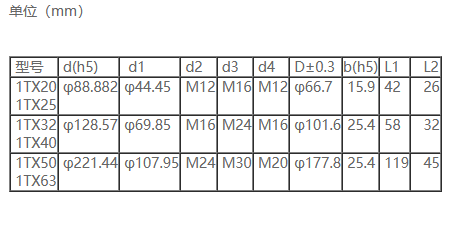

二、1TX系列铣削头主轴端部符合JB2324－78铣床主轴端部尺寸：
