ITD系列动力箱

一、 说明：1TD系列动力箱安装在液压滑台及机械滑台等进给通用部件上，其前端面安装多轴箱，用来完成多轴钻孔、扩孔、铰孔、锪端面、镗孔及攻丝等工序。

1TD系列动力箱有两种型式。1TD12－ITD25小规格动力箱的输出轴有两种传动形式：I型是轴传动，II型是端面键传动。并且又根据电动机机座号、功率和转速的不同，分为A型和B型。

1TD32－1TD80大规格动力箱，没有端面键传动，只有轴传动。并且根据电动机机座号、功率和转速的不同，分为I型到VI型。

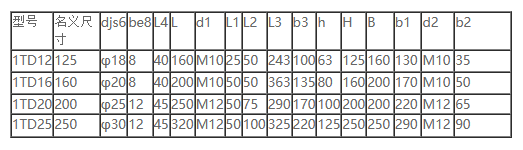

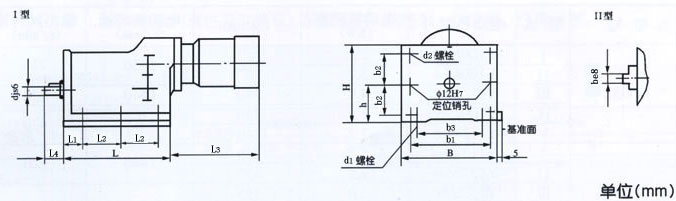

二、1TD联系尺寸及参数

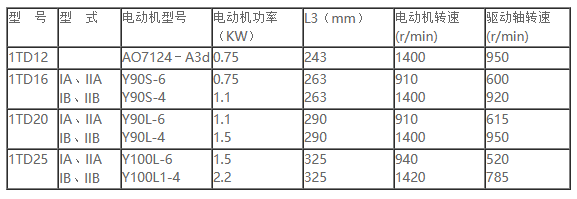

三、1TD12－1TD25动力箱性能：

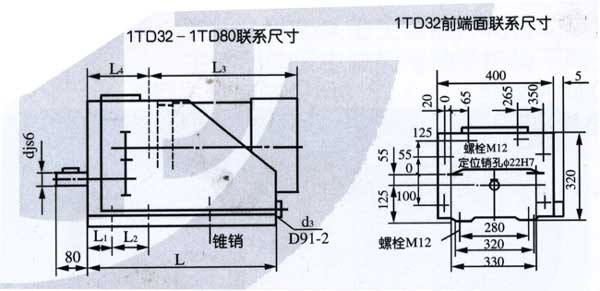

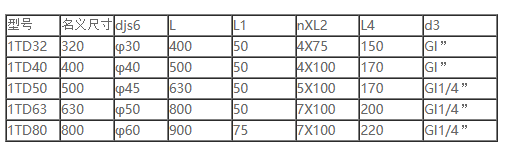

四、1TD－1TD80动力箱联系尺寸：

  五、1TD32－1TD80动力箱性能：
