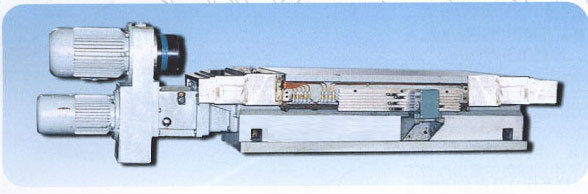

SEME系列机械滑台

一、SEME系列机械滑台是从德国许勒。惠勒公司引进的具有国际同类产品先进技术水平的产品。 本系列滑台为双矩形导轨，可配置成卧式，立式（SEME320－500）或倾斜式机床，完成机床的进给运动。滑台进给丝杠有两种：单螺母、双螺母滚珠丝杠，根据加工精度选择使用。配以分级进给装置还可完成深孔加工SEME系列滑台外形美观、配置灵活、刚性好、精度高、性能可靠。

二、主要技术性能

注：

1、最大进给力为在滑台中心线距台面高为台面宽1/2处所测定的进给力。

2、快进速度DHJ50F1为4级或6级电机、DHJ80F1为6级电机、丝杠螺距为10mm的速度、工进速度DHJ80F1为4级电机、丝杠距为10mm的速度。

SEME系列机械滑台

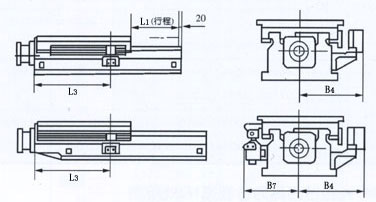

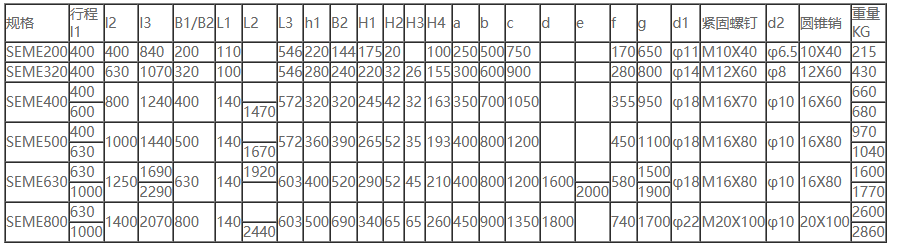

二、滑台联系尺寸及安装尺寸

三、滑台辅助部件安装图
